Монтажные плиты-подкладки (маячки универсальные) МПП

Функциональное назначение МПП - при монтаже железобетонных конструкций для их точного позиционирования и выравнивания в горизонт.

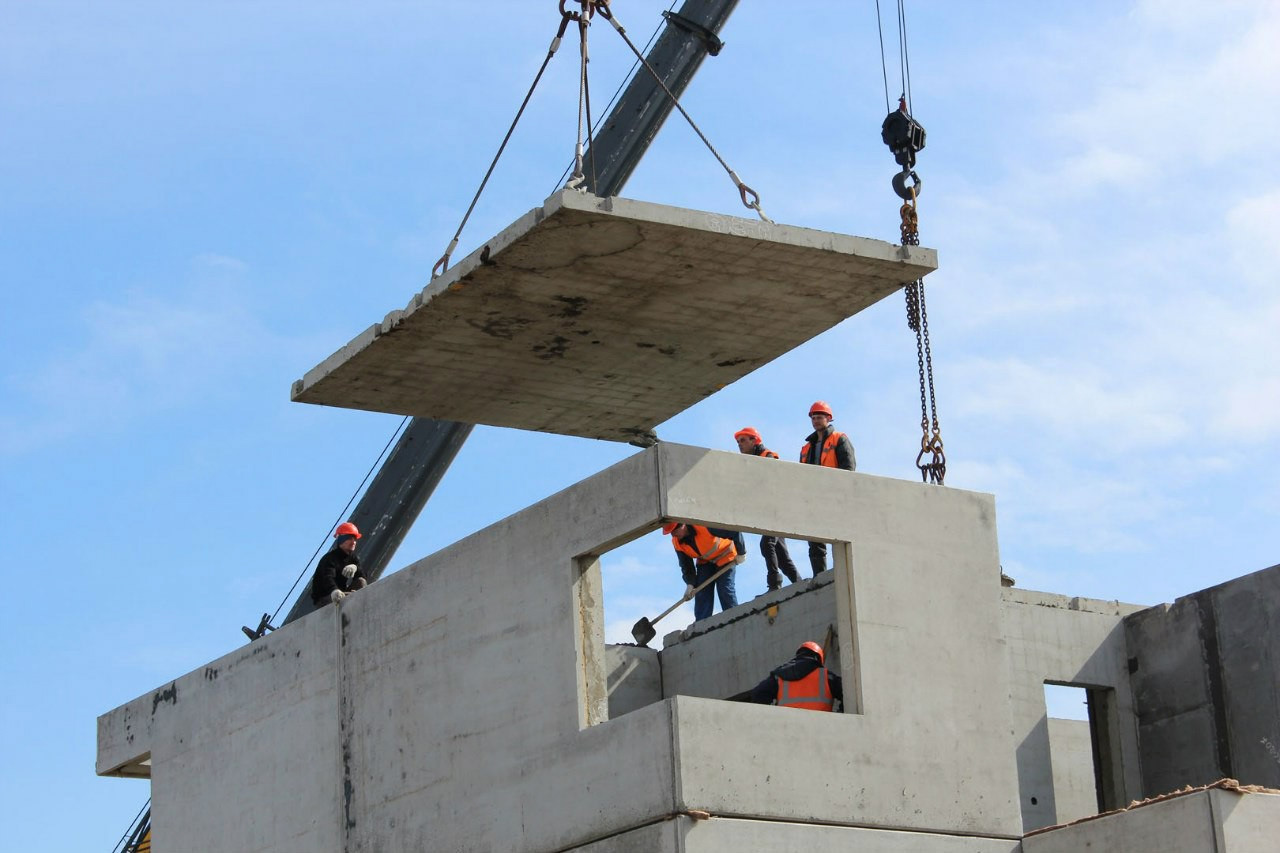

Монтажные плиты-подкладки применяются при установке железобетонных ригелей, панелей, перекрытий для обеспечения заданной проектом толщины растворной постели, а также для точного их позиционирования и выравнивания в горизонт. При монтаже, например, железобетонной стеновой панели, её выставляют по нивелиру строго горизонтально. Для того, чтобы приподнять один из углов панели, под него подкладывают монтажную плиту-подкладку необходимой толщины и геометрии.

В настоящее время в России для выравнивания в горизонт железобетонных панелей при монтаже чаще всего применяют фанерные или деревянные подкладки («шабарики», «маячки» и т.п.), которые имеют ряд недостатков, в первую очередь они подвержены деформации при больших нагрузках, также неустойчивы к влаге и огню, недолговечны, нетехнологичны.

В мировой практике сборного железобетона используются пластиковые прямоугольные и П-образные подкладки.

Монтажные плиты-подкладки производства ООО «Технопласт» изготавливаются из пластика, имеют прямоугольную плоскую форму и разную толщину. Отличительной особенностью монтажных плит-подкладок является наличие на поверхности верхней стороны каждой монтажной плиты-подкладки ячеек, а на поверхности противоположной нижней стороны - выступов по периметру, причем размеры выступов совпадают с размерами ячеек, что позволяет соединять несколько плит-подкладок в группы требуемой толщины и геометрии. Плиты-подкладки также имеют 5 сквозных отверстий, предназначенных для лучшего скрепления с растворной постелью, на которую их устанавливают. Плиты-подкладки имеют толщину от 3 мм до 21 мм, что позволяет варьировать толщину от минимальных размеров до соединения их в подкладки максимальных размеров.

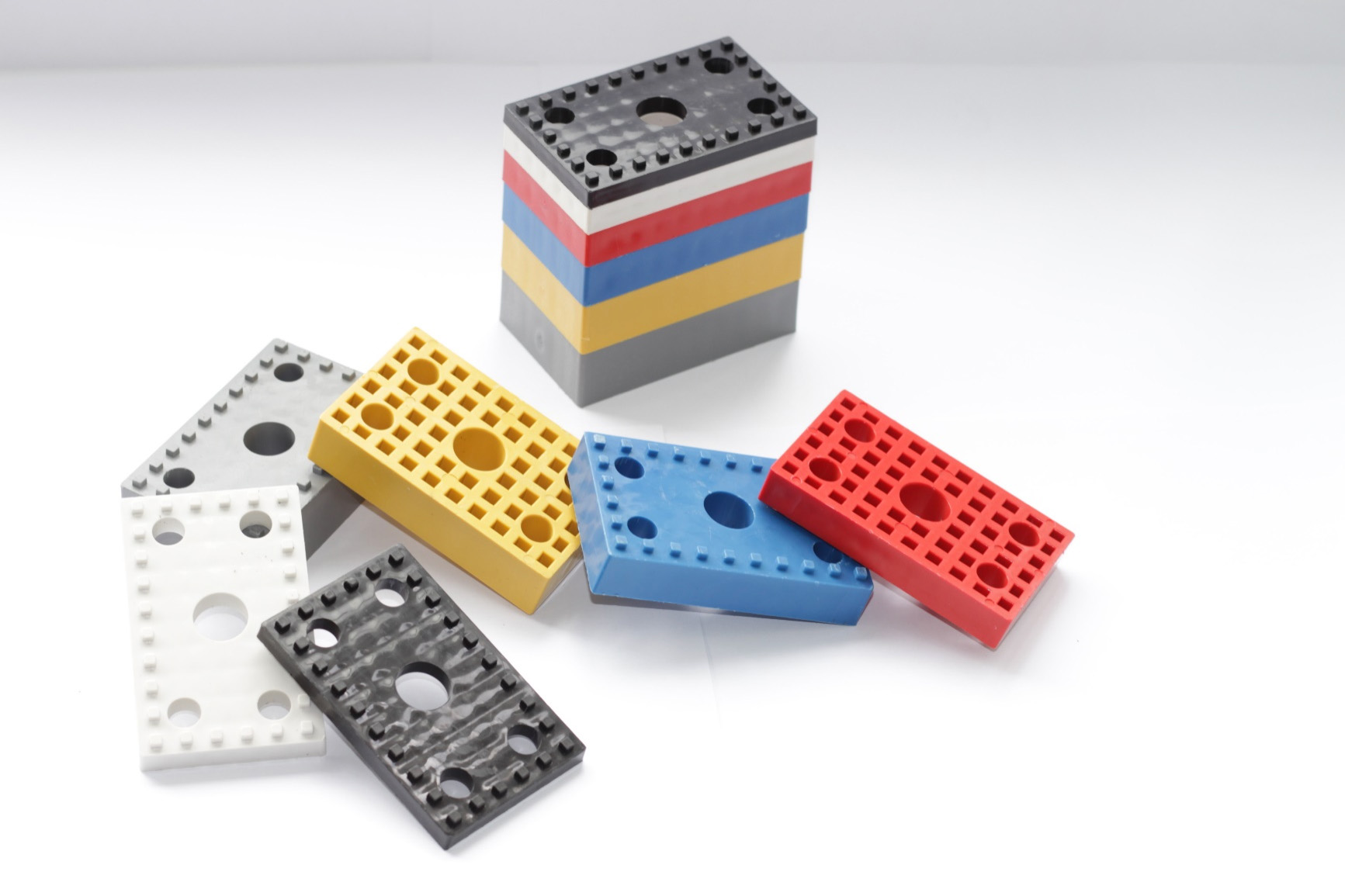

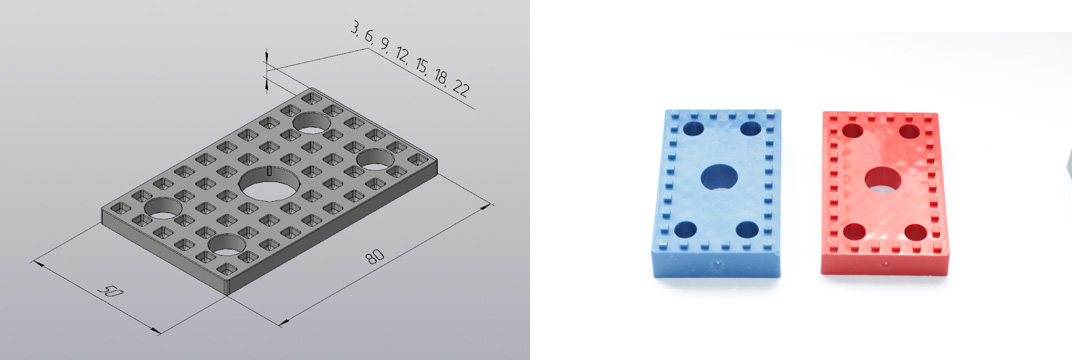

К применению предлагается 7 монтажных плит-подкладок, имеющих прямоугольную плоскую форму размерами 50 мм на 80 мм и разную толщину - 3, 6, 9, 12, 15, 18, 21 (мм). Монтажные плиты - подкладки имеют различные цвета в зависимости от толщины, что сокращает время выбора соответствующей подкладки необходимой толщины, а также значительно снижает вероятность ошибки рабочего и увеличивает возможности контроля прораба.

Цвет	Толщина мм	Цена, руб
Зеленый	3	10,32
Черный	6	11,22
Белый	9	12,84
Красный	12	14,04
Синий	15	14,88
Желтый	18	16,08
Серый	21	16,86



Монтажные плиты-подкладки изготавливаются из ударопрочного пластика УПМ или ABS, либо из композиции полимеров полиолефиновой группы. Методом изготовления является литьё под давлением на инжекционных машинах. Прочностные характеристики монтажных плит-подкладок таковы, что позволяют без деформации выдерживать нагрузки 10 тонн, что подтверждено проведенными испытаниями промышленных образцов на сертифицированных прессах.

Рельефная поверхность монтажной плиты-подкладки исключает скольжение и улучшает сцепление с цементным раствором. Большие сквозные отверстия позволяют раствору проникать насквозь, образуя монолитные мостики после затвердевания бетона.

При монтаже угловых панелей целесообразно использовать Г-образные сборки из монтажных плит-подкладок. Монтажную плиту-подкладку заранее укладывают в цементный раствор.

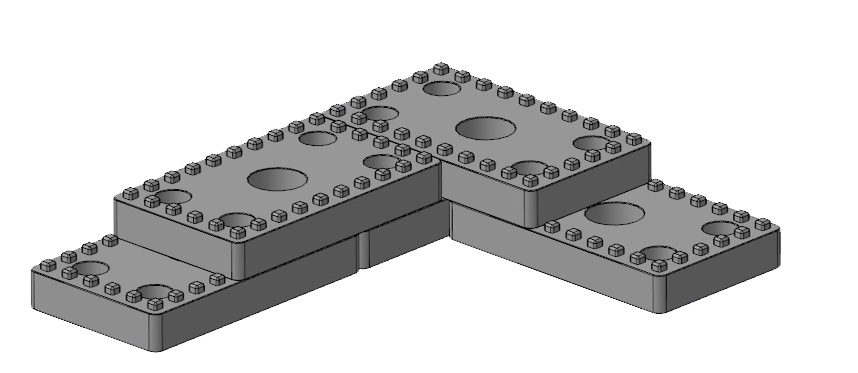

На рисунке показан пример соединения монтажных плит-подкладок для получения Г-образной формы и необходимой толщины подкладки.
